一、烘干單元職能介紹
水洗后的飛灰氯離子含量已降低至1%以內，飛灰中的重金屬也得到了有效去除，下一步就是進行水泥窯協同。此時的飛灰含水率在35%左右，大量的水分進入水泥窯會對水泥窯的正常運行產生不良影響且不方便運輸送，因此干燥工段的第一個職能就是對含水飛灰進行烘干。經過FWD干燥工段的烘干處理，飛灰含水率可降低至3%以內。除含水率之外，為保證水泥產品的質量，水泥窯協同對飛灰投加量也有嚴格的要求，一般設置飛灰投加量不高于水泥窯熟料生產能力的4%。為此干燥工段在入窯處設置了精度可達0.5%的計量稱重裝置，實現了干燥工段的第二個職能：飛灰精確控制計量投加。干燥工段的第三個職能是對飛灰的輸送。無論是含水狀態下的濕渣、烘干后的干燥成品飛灰都根據各部分的實際需要選用了高效且節能的輸送設備進行。
二、工藝流程簡介

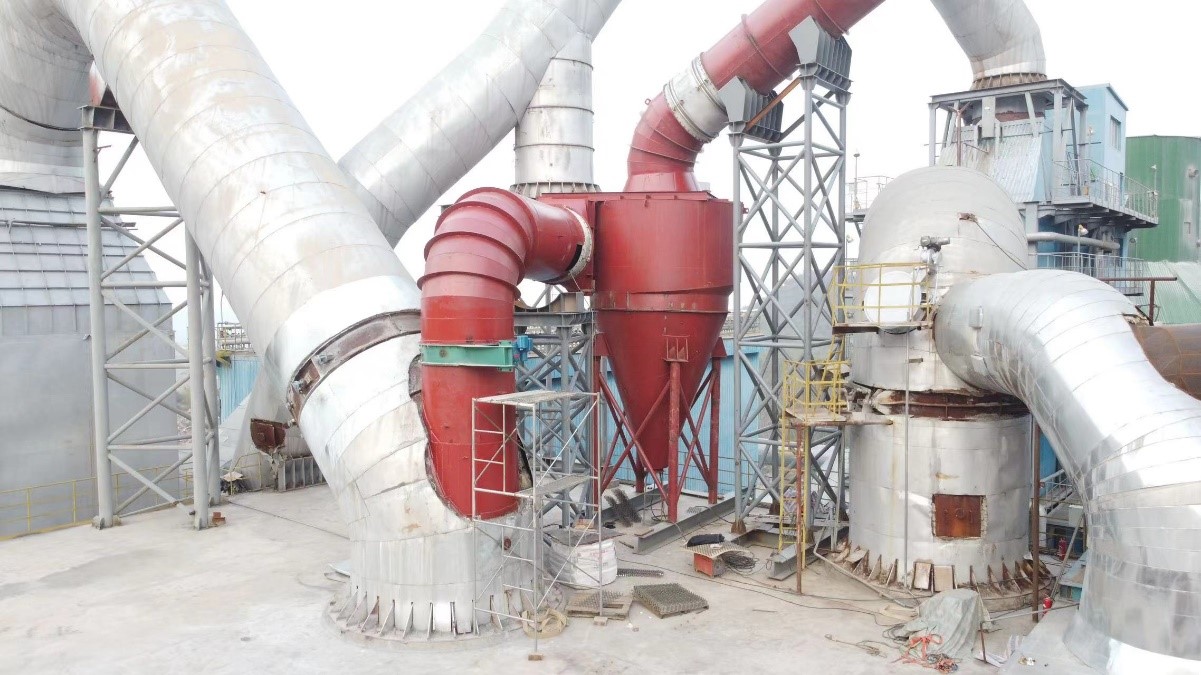

水洗后的含水飛灰通過輸送螺旋、下料器等裝置進入烘干機。引風機將水泥窯余熱氣體抽至烘干機，高溫氣體與含水飛灰在烘干機內部混合烘干。物料烘干完畢后經布袋收塵器收集通過輸送斜槽進入成品儲倉，處理后的氣體通過引風機煙囪外排至大氣中。成品儲倉中的干燥飛灰通過輸送、計量裝置進入水泥窯作為生產原料。
三、干燥工段的設計要點
1. 熱源取用：干燥單元選用水泥廠生產產生的高溫余風作為熱源。選取點需保證熱風達到烘干機進口處溫度在230℃以上且風量滿足產量需求。以150t/d飛灰產量為例：需要230℃熱風量在10000m3/h。水泥廠余風含有大量粉塵，因此須在取風口出設置旋風收塵器保證熱風潔凈程度。
2. 入窯點選擇：入窯處需滿足溫度在850℃以上，保證二噁英的徹底分解。入窯接口應設置空氣炮等清堵設備，避免出現結皮堵塞管道問題。
3. 關鍵設備設計要點
（1）烘干機：烘干機是干燥工段的主體設備，為保證烘干效果設計需保證烘干機進口熱風溫度在230℃以上，壓力在1000Pa以上。溫度過低會導致烘干效率下降，壓力過低容易發生堵料情況。因此在烘干機進口設置溫度傳感器、壓力變送器是必要的。
（2）收塵器：布袋收塵器起到收集成品灰的作用，其選型要與風量、物料量相匹配。出口含塵濃度需符合水泥工業大氣污染物排放標準中要求的≤10mg/m3。工作溫度要求濾袋可承受常態溫度200℃，瞬時溫度280℃。收塵器進出壓差可以反應收塵器的運行狀態，一般的收塵器進出口壓力差在1500Pa以下。在收塵器進出口均需設置溫度傳感器和壓力變送器，保證收塵器的運行狀態得到有效監測。
（3）引風機：風機是干燥工段的心臟設備，合理的選型對實際運行可否達到預期產量起到了至關重要作用。引風機設計的主要參數是風量和風壓。風量需根據處置規模進行相應熱平衡計算，風壓需要根據實際的管道路由、設備壓損進行計算。
（4）輸送設備：螺旋、下料器等設計需注意前后設備輸送量的相互匹配，避免出現堵料情況。斜槽輸送設計需注意角度不能小于8°，以免物料輸送不暢。斜槽設計還需注意高度問題，避免出現斜槽與收塵器平臺、建筑結構相互沖突。羅茨風機、倉泵等氣力輸送設備要計算好氣固比，在保證物料正常輸送的同時降低能耗。氣力輸送管道盡可能少設置彎頭，不可有向下轉向。
（5）稱重設備：螺旋秤、轉子稱等稱重設備可精確計量下料量，設計時須注意稱重設備的下料管道角度需保證65°以上。因此稱重設備與入窯口相對位置考慮是入窯設備布置的關鍵。
四、干燥工段與水泥窯協同處置飛灰工藝的配適性與優勢
1. 干燥工段與水泥窯協同處置飛灰工藝的配適性：干燥工段選用的烘干機、引風機、收塵器、輸送設備、稱重設備等制作工藝成熟，完全適用于飛灰物料。干燥工段有效解決了水洗后飛灰的高含水率、輸送不便、稱重計量的問題，為水洗飛灰與水泥窯協同之間搭起了便利的橋梁。
2. 優勢：
（1）烘干效率高。含水飛灰在與熱風接觸后在烘干機內部至收塵器進口幾秒內即可完成烘干過程。
（2）烘干效果好。35%含水飛灰經烘干后韓寒稅率可穩定降低至3%以下。
（3）運行穩定。整體工藝成熟，運行過程無卡頓。
3. 節能屬性：
（1）干燥工段烘干飛灰采用的熱源來自于水泥生產過程中的剩余熱量，無新增能源消耗，是對過剩產能的有效利用。
（2）干燥工段采用的動力設備均使用高能效電機，在輸送方式上多處采用了節能的倉泵、斜槽等氣力輸送裝置。
